產品描述

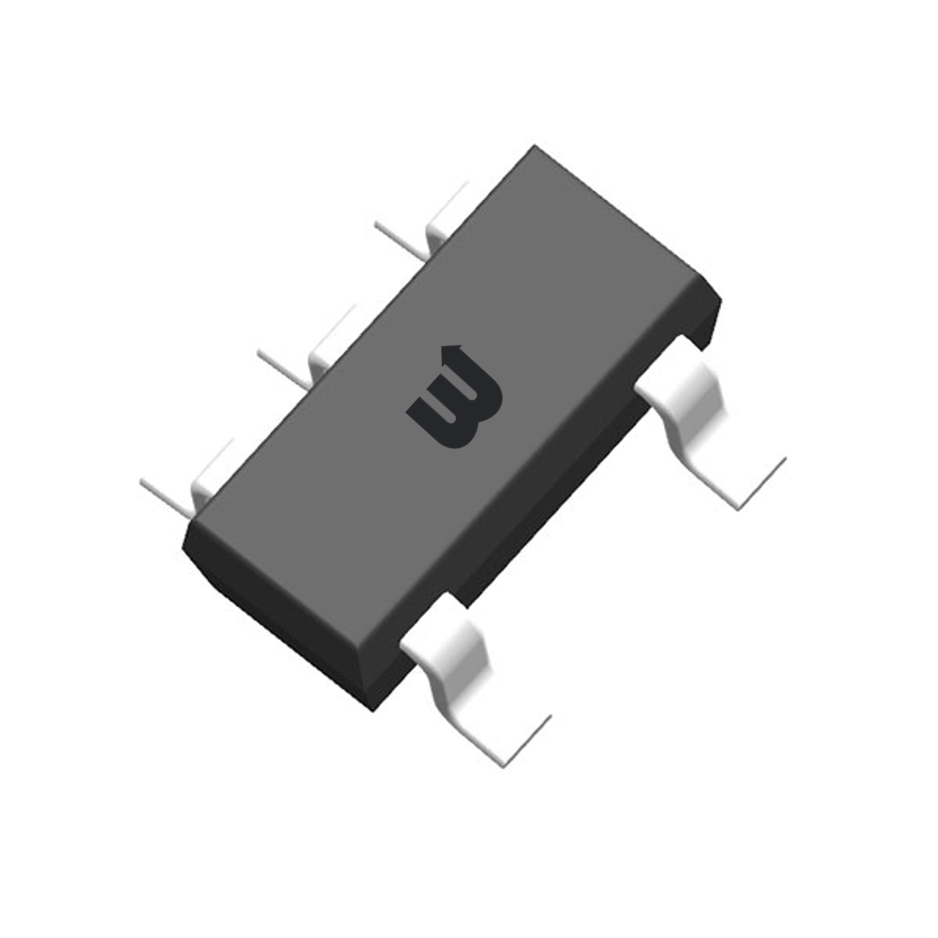

WSDY18A4Y1N 產品是單節鋰離子/鋰聚合物可充電電池組保護的高集成度解決方案，包括了先進的功率MOSFET，高精度的電壓檢測電路和延時電路，是非常小的SOT23-5 封裝，這使得該器件非常適合應用于空間限制得非常小的可充電電池組應用。
WSDY18A4Y1N 具有過充、過放、過流、短路等所有電池需要的保護功能，并且工作時功耗非常低，僅僅為穿戴設備而設計，也適用于一切需要鋰離子或鋰聚合物可充電電池長時間供電的各種信息產品的應用場合。
主要特點
內部集成等效22mΩ的先進功率MOSFET
超小封裝SOT23-5
過溫保護OTP
充電過電流保護IIOCC
過放可自恢復功能
三段過流保護
- 放電過流保護1 IIOV1
- 放電過流保護2 IIOV2
- 負載短路保護ISHORT
充電器檢測功能
0V 電池充電功能
延遲時間內部設定
防反接功能
高ESD 可靠性能力
高精度電壓檢測
- 常規精度：±50mV
低靜態電流
- 正常工作電流：3.0μA
- 待機電流：1.5uA
兼容ROHS 和無鉛標準
規格書
| 文檔名稱 | 文檔描述 | 下載 |
|---|---|---|
| WSDY18A4Y1N_datasheet_A0 | 250KB |
